Срок, стоимость и возможность ремонта СГДУ

В настоящее время для каждой организации, эксплуатирующей компрессорное оборудование, очень важно знать сроки, стоимость и возможность ремонта определённого узла.

Так в ноябре 2022 г. компания ООО НПЦ «АНОД» получила на ревизию партию сухих газодинамических уплотнений (СГДУ) производства фирмы ОАО «СНПО им.М.В. Фрунзе»

Внешний вид уплотнений после проведения ревизии
Внешний вид уплотнений после проведения ревизии

Технические характеристики уплотнений:

Тип уплотнений: тандем, однонаправленного вращения.

Температура газа, max (°C): не более  +120.

Диаметр вала, мм: 130мм.

Температура газа, max (°C): не более  +120.

Давление, рабочее, МПа: 3,8.

Номинальное число оборотов ротора компрессора в минуту: 11760.

Материал колец пар трения: карбид вольфрама, графит.

Перекачиваемая среда: природный газ.

Уплотнения были загрязнены, кольца пар трения имели износ и разрушения.Некоторые металлические детали имели эрозионное повреждение. Вторичные уплотняющие элементы потеряли эластичность. В ходе ревизии была произведена фотофиксация и дефектовка деталей при разборке. Уплотнения очищены от загрязнений. Составлены инспекционные отчёты с фотографиями. После проведения всех необходимых операций заказчик получил данные по стоимости и срокам ремонта данных СГДУ.

Движение к совершенству длиною в 30 лет

В этом году ООО «Научно-производственный центр «АНОД» (НПЦ «АНОД») отмечает юбилей — 30 лет со дня создания группой молодых, творческих инженеров компании инновационного типа.

Торцевые уплотнения

Торцевые уплотнения

Одним из приоритетных направлений деятельности ООО НПЦ «АНОД» является проектирование и производство механических уплотнений вращающихся валов различных устройств. За 30 лет разработано 1600 проектов уплотнений, выпущено более 60 000 уплотнений на насосы, компрессоры и перемешивающие устройства различных отраслей промышленности, которые эксплуатируются в различных средах, на больших давлениях, при температурах свыше 400°С. Более 4000 «малорасходных» уплотнений установлены на компрессорах ПАО «ГАЗПРОМ», что помогло сэкономить в эксплуатации сотни миллионов рублей. За годы работы НПЦ «АНОД» стал одним из лидеров рынка уплотнений в России и ближнем зарубежье, освоив все типы уплотнений, включая сухие газодинамические уплотнения, считающиеся вершиной современных уплотнений. Надежность и экономическая эффективность механических уплотнений компании проверена временем.

Модернизация насосов

Модернизация насосов

Другим направлением деятельности является проектирование подшипников скольжения на основе своих изобретений и конструкций, используя новые материалы с уникальными свойствами. За прошедшие годы были созданы и эффективно эксплуатируются тысячи подшипников скольжения в различных отраслях промышленности, многие из которых обладают уникальными характеристиками в различных условиях работы. Так, например, в ПАО «Транснефть» в течение многих лет бесперебойно эксплуатируется подпорный нефтяной насос с новой компоновкой на подшипниках скольжения, смазываемых перекачиваемой нефтью. Такой насос не имеет аналогов в России, а также в ближнем и дальнем зарубежье. Коллектив НПЦ «АНОД» не останавливается на достигнутом, подтверждая в полной мере свое название научного и производственного центра, проявляет техническую изобретательность, смелость и новаторство.

Системы СГДУ

Системы СГДУ

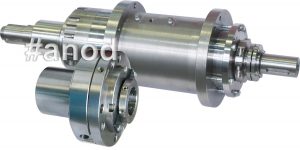

Технические решения, применяемые в процессе своей деятельности, имеют высочайший, часто уникальный уровень. Так, например, решая проблемы эксплуатирующихся насосов, конструкторами НПЦ «АНОД» был разработан новый для насосов узел — блок подшипниковый уплотнительный (БПУ). Найденное конструктивное решение совместного размещения подшипников скольжения с торцевыми уплотнениями в одном корпусе дает ряд преимуществ опорно-уплотнительной системе насоса, позволяя многократно увеличить межремонтный пробег, понизить уровень вибрации, зачастую увеличить КПД и уменьшить энергопотребление. Длительные сроки эксплуатации без ремонтов и большой экономический эффект от использования БПУ позволяет по-другому взглянуть на компоновку современных насосов, отойти от старых схем, получить огромный экономический эффект в масштабах страны. К настоящему времени разработано 90 проектов БПУ для различных отраслей промышленности, изготовлено и модернизировано более 600 насосов.

 Торцовые уплотнения, подшипники скольжения, блоки подшипниковые уплотнительные и насосные агрегаты являются звеньями одной логичной цепочки развития предприятия.

 Кроме блестящей конструкторской мысли основой всего выпускаемого оборудования остается неизменное качество и надежность, выходящее из рук профессиональных сотрудников предприятия.

 Следуя государственной политике импортозамещения, НПЦ «АНОД» в настоящее время производит большую номенклатуру уплотнений, подшипников скольжения, БПУ, систем обслуживания уплотнений и подшипников для замены зарубежного оборудования. Во многих случаях эти изделия превосходят зарубежные аналоги.

 Около 500 предприятий нефтегазового комплекса, химической и нефтехимической, нефтеперерабатывающей промышленности, энергетики, атомной энергетики эксплуатируют продукцию производства НПЦ «АНОД».

 Известные российские компании заслуженно остановили свой выбор на сотрудничестве с НПЦ «АНОД» – компания сохраняет свои традиции новаторства в поиске свежих решений, улучшает качество, стремясь быть на шаг впереди от своих конкурентов.

Сегодня, в год своего 30-летия, НПЦ«АНОД» — это сложившийся, устоявшийся коллектив, достигший многого. Может показаться, что самое время отдохнуть, использовать наработанный потенциал, однако настоящее очень быстро становится прошлым. Всё что не развивается и не меняется, обречено стать забытым и исчезнуть. Поэтому компания не останавливается на достигнутом, а постоянно совершенствуется, находит новые решения, новые сферы применения своего опыта и технических возможностей.

НПЦ «АНОД» заинтересован в налаживании новых деловых связей. Если Вам близок наш подход к бизнесу и наши ключевые принципы, мы будем рады видеть Вас в нашей команде. Мы готовы предложить сотрудничество в решении самых сложных задач производителям оборудования и эксплуатирующим предприятиям. Так же, мы будем рады видеть новые амбициозные задачи от наших постоянных партнеров.

Поздравляем коллектив сотрудников НПЦ «АНОД» с их замечательной юбилейной датой!



Восстановительный ремонт сухих газодинамических уплотнений (СГДУ) производства фирм JohnCrane, EagleBurgmann, ТРЭМ-Казань.

В конце 2020 г. компания ООО НПЦ «АНОД» получила на восстановительный ремонт партиюсухих газодинамических уплотнений производства фирмJohnCrane,EagleBurgmann, ТРЭМ-Казань, эксплуатирующихся на ГПЗ. Практически во всех СГДУ были разрушены пары трения, металлические детали покрыты коррозией и имели повреждения от разрушения пар трения.

Характерные разрушения деталей уплотнения.

Характерные разрушения деталей уплотнения.

Характерные разрушения деталей уплотнения.

              Технические характеристики уплотнений:

  • Тип уплотнений: тандем реверсивного и однонаправленного вращения
  • Диаметр вала, мм: 98…118
  • Температура газа, °С: -40…. +190
  • Давление динамическое, МПа: 0,3…2,07
  • Давление статическое, МПа: 1,6….7,8
  • Номинальное число оборотов ротора в минуту: 12800…13500
  • Материал колец пар трения: карбид кремния/графит
  • Перекачиваемая среда: попутный нефтяной газ

 Для восстановления уплотнений был проделан большой объем работы. На все разрушенные и поврежденные детали уплотнений была изготовлена конструкторско- чертежная документация и в дальнейшем детали изготовлены в «металле». Разрушенные пары трения также изготовлены вновь, нанесены газодинамические канавки и алмазоподобное покрытие. Были подобраны и заменены вторичные уплотняющие элементы, винты, пружины. Для испытаний уплотнений была разработана и изготовлена вся необходимая оснастка.

Уплотнения после восстановительного ремонта

Для испытаний уплотнений была разработана и изготовлена вся необходимая оснастка.После успешного прохождения динамических испытаний уплотнения были отправлены заказчику для дальнейшей эксплуатации.

Каталог продукции

СОДЕРЖАНИЕ

  • Уплотнения торцовые одинарные
  • Уплотнения торцовые двойные
  • Уплотнения торцовые с радиальными подшипниками скольжения
  • Уплотнения торцовые двойные типа «тандем»
  • Уплотнения торцовые сильфонные
  • Уплотнения торцовые для реакторов и мешалок
  • Уплотнения торцовые для нагнетателей и компрессоров
  • Уплотнения сухие газодинамические
  • Системы вспомогательные
  • Схемы систем вспомогательных
  • Подшипники скольжения
  • Модернизация насосов с применением БПУ
  • Агрегаты насосные АНГК
  • Арматура
  • Арматура фирмы ARCA Regler GmbH
  • О предприятии
Уплотнения торцевые одинарныеУплотнения торцевые одинарныеУплотнения торцевые двойныеУплотнения торцевые с радиальными подшипниками скольженияУплотнения торцевые двойные типа тандемУплотнения торцевые сильфонныеУплотнения торцевые двойные для реакторов и мешалокУплотнения торцевые двойные для реакторов и мешалокУплотнения торцевые для нагнетателей и компрессоровУплотнения торцевые для нагнетателей и компрессоровУплотнения сухие газодинамическиеУплотнения сухие газодинамическиеСистемы вспомогательныеСистемы вспомогательныеСистемы вспомогательныеСистемы вспомогательныеСхемы систем вспомогательныхСхемы систем вспомогательныхПодшипники скольженияПодшипники скольженияМодернизация насосов с применением БПУМодернизация насосов с применением БПУМодернизация насосов с применением БПУМодернизация насосов с применением БПУМодернизация насосов с применением БПУМодернизация насосов с применением БПУАгрегаты насосные АНГКАгрегаты насосные АНГКАгрегаты насосные АНГКАгрегаты насосные АНГКАрматураАрматураО предприятииПроизводственные мощностиИспытательное оборудование

Торцевые уплотнения для водометного движителя

Изготовлены и испытаны два торцевых уплотнения для подшипникового узла
водометного движетеля ВД525-1с титановым корпусом с приемкой РРР.

торцевые уплотнения

торцовые уплотнения для водометного движителя ВД525-1

Работа в период нерабочих дней

ПОДТВЕРЖДЕНИЕ

Выдано обществу с ограниченной ответственностью Научно-производственный центр «АНОД», находящемуся по адресу 603003,
г.Нижний Новгород, ул.Свободы, д.63
в том, что данное юридическое лицо имеет право осуществлять деятельность в
период нерабочих дней, установленных Указом Президента Российской
Федерации от 25 марта 2020 г. 206 «Об объявлении в Российской Федерации
нерабочих дней», а также в период действия режима повышенной готовности,
введенного Указом Губернатора Нижегородской области от 13 марта 2020 г.
27.

Ремонт СГДУ (сухих газодинамических уплотнений) производства «ТРЭМ — Казань»

Компания ООО НПЦ «АНОД» в сентябре 2019 г. получила в ремонт комплект сухих газодинамических уплотнений производства фирмы «ТРЭМ — Казань» тип ГДУ-Т-200,0-10,0 Р эксплуатирующиеся на газотранспортном подразделении ПАО «Газпром».

сухие уплотнения, сухое газовое уплотнение, газовое уплотнение, уплотнение компрессоров, сухие газодинамические уплотнения, уплотнение нагнетателя, торцевое уплотнение компрессора, уплотнение вала компрессора, сухое торцевое уплотнение

Сухое газовое уплотнение ГДУ-Т-200 после ремонта

Технические характеристики уплотнения:
Диаметр вала: 200 мм.
Давление уплотняемого газа, МПа:
в статике максимальное: 9,91
в динамике рабочее: 6,9 — 7,35
в динамике максимальное: 9,2
Частота вращения ротора, об/мин:
номинальная: 5000
максимальная: 5500
Тип вращения роторной части уплотнения: реверсивное.
Материал колец пар трения: карбид кремния.
Рабочая среда нагнетателя: природный газ.

На момент поступления в ремонт уплотнения находились в неудовлетворительном состоянии. Рабочие поверхности пар трения изношены. Вторичные уплотнительные элементы потеряли эластичность. Пружины деформированы.
Уплотнения были очищены от загрязнений. Была проведена замена пружин, крепежных элементов, вторичных уплотняющих колец. Проведен ремонт колец пар трения (притирка, нанесение алмазоподобного покрытия). После успешного проведения статического и динамического испытаний комплект уплотнений в декабре 2019 г. был передан Заказчику для дальнейшей эксплуатации.

Ремонт СГДУ, эксплуатирующихся в составе турбокомпрессора ТК-R-393 “Весна”

НПЦ «АНОД» в мае 2019 г. получила в ремонт комплект сухих газодинамических уплотнений, эксплуатирующихся в составе турбокомпрессора ТК-R-393 “Весна”

сухие уплотнения, сухое газовое уплотнение, газовое уплотнение, уплотнение компрессоров, сухие газодинамические уплотнения, уплотнение нагнетателя, торцевое уплотнение компрессора, уплотнение вала компрессора, сухое торцевое уплотнение

Cухое газодинамическое уплотнение эксплуатирующиеся в составе турбокомпрессора ТК-R-393 “Весна”

Технические характеристики уплотнений:
Диаметр вала (мм): 90.
Температура газа, max (°C): 60.
Расчетное давление, динам. (МПа): 0,34.
Расчетное давление, стат. (МПа): 0,41.
Номинальное число оборотов в минуту: 10000.
Материал колец пар трения: карбид вольфрама/графит.
Перекачиваемая среда: углеводороды.

На момент поступления в ремонт уплотнения находилось в неудовлетворительном состоянии. В ремонт уплотнения прибыли без монтажных пластин, что крайне не рекомендуется при их транспортировке. Графитовые кольца пар трения имели повреждения, сколы. Вторичные уплотнительные элементы потеряли эластичность.
В ходе ремонта СГДУ были изготовлены новые монтажные пластины,проведена замена пружин, крепежных элементов, вторичных уплотняющих колец. Изготовлены новые графитовые кольца пар трения.. После успешного проведения статического и динамического испытаний уплотнения в августе 2019 г. были переданы Заказчику для дальнейшей эксплуатации.
